Sequência de Aulas - Distância entre dois pontos no Plano Cartesiano - Passo a passo

• Antes da aula, acesse e estude o jogo “Batalha naval com coordenadas cartesianas”.

• Também assista e faça download do vídeo "Um ponto de vista".

• Distribua um tabuleiro para cada aluno e explique que o juiz pode ver o tabuleiro dos dois jogadores. Ele deverá usar um dos planos cartesianos do tabuleiro para marcar os “tiros” dados por um dos jogadores e o outro para marcar os tiros do outro jogador com forma de controle do jogo e para garantir que os jogadores estejam marcando os pontos corretamente. Caso um jogador marque um “tiro” de forma incorreta, o juiz deve interferir, fazendo com que o remarque corretamente.
• Leia as regras do jogo com eles, exemplificando cada uma e tirando as dúvidas que surgirem. Depois de sanadas todas as dúvidas, deixe-os jogarem e observe-os enquanto jogam. Faça intervenções ao observar que os alunos estão marcando os pontos de forma incorreta.


• A partir das observações que você fez na aula anterior, especialmente a partir dos erros cometidos nas marcações dos pontos, proponha jogar coletivamente o jogo. Desta vez, você jogará contra a turma. Para isso, proceda da seguinte forma: você ancora as embarcações em um tabuleiro a que os alunos não terão acesso; desenha um plano cartesiano no quadro de giz e dá a cada aluno a oportunidade de atirar. Você marca os “tiros” dados pelos alunos e, tendo como referência as embarcações ancoradas no tabuleiro escondido, informa se cada tiro dado acertou uma embarcação ou se acertou a água. O jogo termina quando os alunos afundarem todas as embarcações. Nessa atividade, todos os alunos estarão atentos às marcações que você fará no sistema de coordenadas cartesianas e farão todos os esforços para “atirar” de modo a atingir as embarcações. Isso pode ajudar os alunos que ainda têm dificuldades para marcar pontos no plano cartesiano.
• Se preferir, você pode inverter a ordem sugerida aqui, ou seja, primeiramente você joga contra a turma e depois os alunos jogam em trios.


• Antes da aula assista e faça download do vídeo Jardim de Números e estude o conteúdo do manual do professor que acompanha o vídeo.

•  Acesse também a imagem da Bandeira do Brasil e o site do Inmetro para obter mais informações sobre as proporções da bandeira brasileira.

• Explique aos alunos que o trabalho com geometria analítica prosseguirá a partir do estudo de um novo vídeo.
• Execute o vídeo Jardim de Números. Ao assistirem esse vídeo os alunos terão a oportunidade de conhecer um pouco sobre a vida e a obra de Roberto Burle Marx, um importante paisagista brasileiro do século XX. Neste vídeo também são usados os termos “abcissa” e “ordenada”. Aproveite para parar o vídeo aos 3 minutos e 6 segundos, logo depois que a personagem usa esses termos. Explique para os alunos que, em um ponto do plano cartesiano, a coordenada x recebe o nome de abcissa do ponto e a coordenada y denomina-se ordenada do ponto. Assim, o eixo x é o eixo das abcissas e o eixo y é o eixo das ordenadas.
• Por meio do conteúdo deste vídeo os alunos também terão oportunidade de rever conteúdos básicos, como plano cartesiano, ponto médio, circunferência e proporção. Neste vídeo também são citadas algumas das aplicações da geometria analítica. Para reforçar esses conceitos:

• Proponha aos alunos que, em duplas, façam o desenho da bandeira brasileira, conforme sugerido no vídeo. Para isso, assegure-se de ter disponíveis para esta aula, para cada dupla, folhas de papel sulfite, régua graduada e compasso. Para mais informações sobre como conduzir esta atividade, consulte o manual do professor que acompanha o vídeo. Acesse esse manual em http://www.matematica.seed.pr.gov.br/arquivos/File/manuais/jardimdenumeros.pdf
• Execute novamente o vídeo Jardim de números e, na medida que aparecem informações no vídeo de como desenhar a bandeira brasileira, você pausa o vídeo e anota as informações na lousa. Peça ajuda dos alunos para isso. Essa atitude ajudará os alunos a compreenderem como podem recolher e sistematizar dados a partir de um contexto como o do vídeo. Mas, atenção, as coordenadas do losango não são ditas no vídeo. Essa informação você deve buscar no manual do professor que acompanha o vídeo e fornecer aos alunos.
• Conclua explicando como desenhar a faixa na bandeira, usando para isso as orientações do manual do professor que acompanha o vídeo. Esse manual está disponível em: http://www.matematica.seed.pr.gov.br/arquivos/File/manuais/jardimdenumeros.pdf

• Inicie a aula fazendo uma síntese do que foi trabalhado nas aulas anteriores. Em seguida, comente que nesta aula eles aprenderão a calcular a distância entre dois pontos marcados nesse plano e que para isso vocês trabalharão com problemas que envolvem esses cálculos.

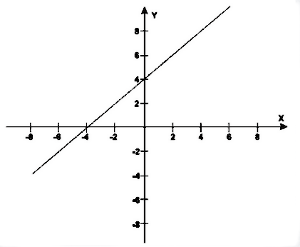

• Proponha para os alunos o seguinte problema que compôs a prova do ENEM 2011 – Questão 150 – Prova Azul: Um bairro de uma cidade foi planejado em uma região plana, com ruas paralelas e perpendiculares, delimitando quadras de mesmo tamanho. No plano de coordenadas cartesianas seguinte esse bairro localiza-se no segundo quadrante e as distâncias nos eixos são dadas em quilômetros.

• A reta de equação y=x+4 representa o planejamento do percurso da linha do metrô subterrâneo que atravessará o bairro e outras regiões da cidade. No ponto P = (-5, 5), localiza-se um hospital público. A comunidade solicitou ao comitê de planejamento que fosse prevista uma estação do metrô de modo que sua distância ao hospital, medida em linha reta, não fosse maior que 5 km. Atendendo ao pedido da comunidade, o comitê argumentou corretamente que isso seria automaticamente satisfeito, pois já estava prevista a construção no ponto

A) (-5, 0)
B) (-3, 1)
C) (-2, 1)
D) (0, 4)
E) (2, 6)

• Leia o problema com os alunos e pergunte: quais são os dados fornecidos pelo problema? Quais as condições dadas para resolução? Qual é a questão? O que precisa ser calculado para responder corretamente à questão?
• Este é um momento importante para desenvolver a capacidade de leitura e interpretação. Não tenha pressa, insista e aguarde as manifestações valorizando cada contribuição e fazendo as intervenções necessárias quando os alunos tomam um caminho equivocado.
• Compreendido o enunciado do problema, peça aos alunos que o representem por meio de um esquema. Como a esta altura os alunos já estudaram o plano cartesiano, espera-se que sejam capazes de representar o ponto dado no enunciado nesse sistema. Espera-se também que sejam capazes de compreender a representação da reta y=x+4 nesse mesmo plano.
• Dê a eles tempo suficiente para que representem esses elementos, pois a reflexão é um aspecto importante da aprendizagem. Caso não consigam, retome o estudo do plano cartesiano desenhando-o na lousa. Em seguida, pergunte a eles como fariam para saber qual seria a distância do hospital até uma estação do metrô de modo que sua distância ao hospital, medida em linha reta, não fosse maior que 5 km.
• Valorize todas as manifestações dos alunos. Possivelmente eles tentarão resolver o problema por acerto e erro, pois ainda não conhecem a ferramenta que pode ajudá-los no cálculo (distância entre dois pontos no plano cartesiano).
• Depois que discutirem um pouco, explique a eles que existe uma ferramenta que pode ajudar a responder ao problema. Diga a eles que a distância entre dois pontos no plano cartesiano é calculada a partir da seguinte fórmula:

• Como a distância entre a estação do metrô e o ponto em que fica o hospital não pode ser maior do que 5 km, peça aos alunos que tentem encontrar a alternativa correta a partir dessa informação e usando a fórmula que você acabou de mostrar a eles.
• Espere que tentem solucionar o problema e valorize todas as tentativas de resolução. É provável que eles tentem resolver usando alguns pontos aleatórios sobre a reta dada. Isso pode funcionar, mas pode levar muito tempo. Então, caso não parta de nenhum aluno da turma, desafie-os a encontrar a solução correta testando os pontos das alternativas na fórmula que você forneceu a eles.
• Caso percebam sozinhos, você pode estimulá-los a verificarem se todos os pontos dados nas alternativas estão sobre a reta dada no enunciado, pois aqueles que não estiverem podem ser descartados imediatamente, sem que seja necessário testá-los na fórmula. Isso vai acontecer com as alternativas A e C. Observe que se você substituir x por -5 na equação da reta dada, y será diferente de zero. Então, pode-se descartar o ponto (-5, 0) da alternativa A. Da mesma forma, se você substituir x por -2 na equação da reta dada, y será diferente de 1. Então, pode-se descartar o ponto (-2, 1) da alternativa C. Os alunos podem aplicar este teste para todos os pontos e concluirão que os pontos das alternativas B, D e E estão sobre a reta dada.
• Calculando a distância entre o ponto P = (-5, 5) e as alternativas B, D e E, os alunos poderão concluir que a alternativa correta é a B, pois o resultado do cálculo é eé menor do que 5, pois é 5.
